一、负压纸带过滤机的工作原理

负压纸带过滤机是强迫式纸带过滤机中的一种,主要应用于金属磨削加工或其它加工中的冷却液过滤,其工作原理为:

1)负压纸带过滤机是依靠液体自身的重力透过滤布,隔离杂物,从而达到净化液体目的;

2)传动机构的链条、丝网形成一定的液池深度,滤布铺在链条、丝网上;

3)工作时携有杂质的污液通过水流缓冲装置流到无纺布上时,杂质被滤布隔离形成滤饼,滤饼越来越厚,污液液面上升,浮起液位控制器发讯,减速机启动,拖动滤布,污物及脏布落入脏纸箱,从而实现滤布的自动更换;

4)滤布更新后污液液面下降,减速机停止转动,机器进入下一步过滤循环;

5)过滤后的纯净液体由液泵输送至主机。

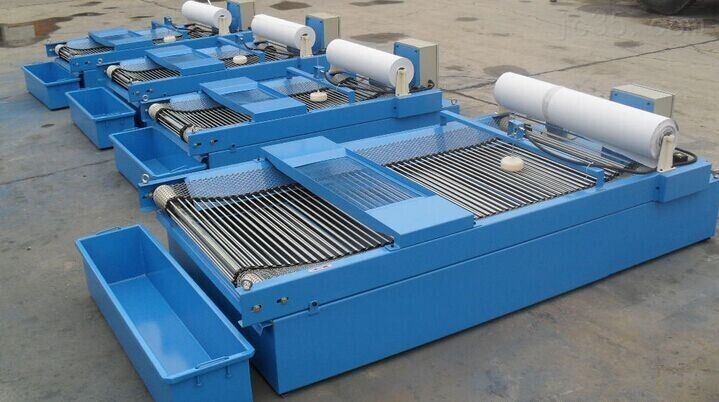

负压纸带过滤机工作原理
二、负压纸带过滤机的特点

1)负压纸带过滤机的操作简单,使用时只需将所需要细度等级的滤袋安装在滤筒内,检查O型密封圈是否完好,然后旋紧滤筒盖环形螺栓,即可投入工作。

2)泵启动后,过滤机上压力表微微上升,初始压力约0.05MPa左右,随着使用时间的延长,缸内滤渣逐渐增多,当压力达到0.4MPa时,应停机打开筒盖,检查滤机袋留渣情况,可更换滤袋继续使用(滤袋通过清洗一般可重复使用)。

3)负压纸带过滤机压力一般调在0.1-0.3MPa比较合适,可通过回流管路或泵上回流阀来调节,过滤压力过高会损坏滤袋以及保护网,需格外注意。
