纸带过滤机需要做哪些管路连接

发布时间:2019-05-16 10:48   浏览:

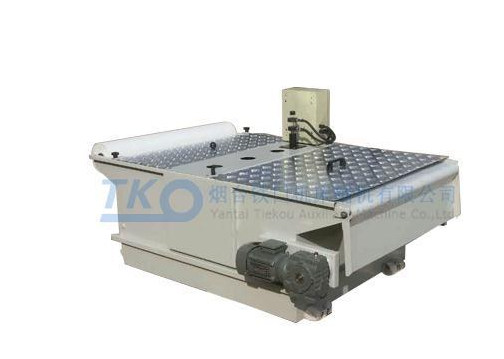

纸带过滤机主要由液箱、废布箱、过滤无纺布(通称过滤纸)、传动结构、发讯机构、驱动装置、水流缓冲装置、电控装置及液泵等几部分组成。
机器运行由传动机构、链条、链网及发令机构等部分带动,工作时,污液通过纸带,细微的切屑及杂质被吸附到纸带上表面,切屑及杂质逐渐堆积直至纸带堵塞,此时污液液面上升,浮起浮子,发讯机构发讯,减速机带动链条和链条链网运动,将污物及脏纸带排入排污箱,污液液面随之下降,发讯机构发讯,减速机停止工作,机器进入下一工作循环,从而实现纸带自动更新。
纸带过滤机需要做哪些管路连接
过滤系统不仅要考虑到水泵的流量、机床出水口高度、过滤精度、是否需要精密过滤等等因素,为保证污液通过机床出水口管道进入磁性分离器进行初级分离,然后污液进入初级水箱,再通过过渡泵提升至纸袋过滤机进行二级精密过滤,过滤后的液体通过供液泵循环至终端的整个过滤循环过程,管路的连接也是一项细致的准备工作。
安装时,应配置好适当的软管,把机床出水口与磁性分离器入水口连接起来,将过滤机上的水泵供水管与主机连接好,调整好液位控制器的浮子,按图示位置房号污物箱,再把过滤纸装在支架上并绕过机座上的漏槽底部,平整的铺在链网上,端部垂在污物箱内,接通电源。
